Dieser BMS-Tester unterstützt Lithium-Akkupacks der Serie 1–24 mit bis zu 300 A Lade- und 400 A Entladestrom. Er ermöglicht schnelles und präzises Testen wichtiger Schutzparameter, einschließlich Überladung, Tiefentladung, Überstrom, Kurzschluss und Balancing. Ideal für die Hochleistungs-BMS-Prüfung in zylindrischen und Beutel-Batteriemodulen.
Marke :
ACEYArt.-Nr. :
ACEY-BP24-300A400AAnpassung :
OEM&ODM AvailableBestellung (MOQ) :
1 SetEinhaltung :
CE CertifiedZahlung :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGarantie :
One Year Warranty With Lifetime SupportProduktherkunft :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood CaseSendung :
By Air, Sea, Express, etc.1-24 BMS-Tester 300 A Ladung, 400 A Entladung
Funktion vorstellen
1) 1-24 Serie Batteriemanagementsystemtester, hoher Automatisierungsgrad, schnelle Testing Geschwindigkeit und hohe Prüfunging Genauigkeit. Mit Testfunktion von Überladung Schutz, Überladungswiederherstellung, Tiefentladung Schutz, Überentladungserholung, Überstrom Schutz (Überladestrom und Tiefentladestrom), Innenwiderstand, Eigenverbrauch, Kurzschlussschutz, Überladeschutzzeit, Überstromschutzzeit, Tiefentladeschutzzeit, Ausgleichsstrom, Ausgleichsspannung usw.
2) Es kann das BMS von MCN-Batterien, LiFeO4-Batterien und Kobaltsäurebatterien testen.
3) Diese Maschine muss an einen Computer angeschlossen werden. Das System erfordert im Allgemeinen ein XP-System. Die Schnittstelle zwischen Tester und Computer ist RS232.
Gerätevorteile
1. Zyklus: Zykluszeiten: 1 bis 9999 Mal
2. Labormodus, kann den Spannungswert eines Abschnitts beliebig einstellen
3 Kann kontinuierlich Lade- und Entladestrom liefern.
4. Mittels Programmierung führt das Gerät die Anzahl der Zyklen jedes Indikators der Schutzplatine ohne Unterbrechung durch.
5. Protokollverfolgung: Mit der Protokollfunktion, die Betriebsaufzeichnungen und abnormale Aufzeichnungen des gesamten Testprozesses umfasst, kann die Rückverfolgbarkeit des Testprozesses gewährleistet werden.
6. Datenverarbeitung, Mensch-Maschine-Schnittstelle
7. Testdaten werden in einer EXCEL-Datei gespeichert.
8. Die RS232-Schnittstelle wird für die Schnittstelle zwischen dem Gerät und dem Hostcomputer verwendet, wodurch die Stabilität und die Datenerfassung in Echtzeit gewährleistet werden können.
9. Genauigkeitskalibrierung/Softwarekalibrierung
10. Mit Kehrcode-Startfunktion
11. MES-Systemschnittstelle
12. Aktive Entzerrung (kann individuell angepasst werden)
13. Ausgleichsstrom (anpassbar)
14. Kommunikationsprotokolltest (optional)
Testerfunktion
NEIN. | Funktion | Reichweite | Genauigkeit | Einheit |
1 | SElfenkonsum der einzelnen Zelle | 0--500 | ±0,1 | uA |
2 | SElfenkonsum | 0--5000 | ±1 | uA |
3 | Überladespannung | 500--5000 | ±1 | mV |
4 | OVercharge-Rückgewinnung Stromspannung | 500--5000 | ±1 | mV |
5 | Verzögerung beim Überladespannungsschutz | 0--10000 | ±1 | mS |
6 | OverdisAufladung Stromspannung | 500--5000 | ±1 | mV |
7 | OverdisLadungsrückgewinnung Stromspannung | 500--5000 | ±1 | mV |
8 | ÜberdisLadespannungsschutzverzögerung | 0--10000 | ±1 | mS |
9 | Überladeschutzstromschutzwert | 0,1–300 | ±0,01 | A |
10 | Überladeschutz Stromschutz Verzögerung | 0--20000 | ±1 | mS |
11 | ÜberdisLadeschutzstromschutzwert | 0,1–400 | ±0,01 | A |
12 | ÜberdisLadeschutz Stromschutz Verzögerung | 0,1 – 20.000 | ±1 | mS |
13 | Entzerrungsfunktion Öffnungsspannung | 500--5000 | ±1 | mV |
14 | GleichZing-Strom | 1--500 | ±1 | mA |
15 | Ladestrom | 0,1–300 | ±0,01 | A |
16 | Entladestrom | 0,1–300 | ±0,01 | A |
17 | Ladezeit | 0--100 | ±1 | S |
18 | Entladezeit | 0--100 | ±1 | S |
19 | Der Unterschied zwischen einzelnen ZellenElfenkonsume | 0-500 | ±0,1 | uA |
20 | Widerstand | 0-999 | ±1 | mΏ |
21 | Kurzschlussschutzzeit | 0--5000 | ±1 | uS |
22 | Die Ladespannung einer einzelnen Zelle | 500--5000 | ±1 | mV |
23 | Die Entladespannung einer einzelnen Zelle | 500--5000 | ±1 | mV |
24 | Leerlaufspannung | 120000 | ±1 | mV |
25 | Anzahl der Spannungsanaloga | 24 | 0 | PCS |
Parameter des Hauptschleifentests：
Projekt | Parameter |
Stromspannung | 120000 mV |
Spannungsauflösung | 1 mV |
VolTag Genauigkeit | ±0,1 % |
Entladestrom | 0,1 A ~400A |
Aktuell Auflösung | 1 mA |
Aktuelle Genauigkeit | ± (0,1 %) |
Andere | Die Lade- und Entladekreise sind vollständig getrennt |
Parameter jeder Seriees Zelle：
Projekt | Parameter |
Ausgangsspannung jeder Zelle | 500mV ~ 5000 mV |
InSpannung jeder Zelle einstellen | 500 mV ~ 5000 mV |
Spannungsauflösung | 1 mV |
VolTag Genauigkeit | ±0,05 % |
Ausgleichsstrom | 500mA |
Parameter der Power Box (Überstromt)：
Projekt | Parameter |
Steuerbarer analoger Strombereich | 0,1 A -400A |
Steuerbare analoge Stromgenauigkeit
| ±0,1 % |
Maximale Ausgangsspannung
| 5000 mV |
Andere Parameter：
Projekt | Parameter |
Messbereich des Verbrauchsstroms | 1 ~ 5000uA |
Verbrauchsstrommessung Auflösung | 0,1 µA |
Widerstand | ACIR: 0-999 mr |
Schutzzeit | Überstromschutzzeit:0-999ms; Kurzschlussschutzzeit: 0–999 µs |
1-Kanal-Signalspannungsausgang: | 500~5000mV |
AD/DA | AD: 16 Bit DA: 16 Bit |
Entlademodell | CC |
24 analoge Zellen | Eingabe/Ausgabe: 500~5000mV, Spannungsakkuracy:±0,1 % |
CKommunikationsrate | 2Kanäle SBS Kommunikation Rate:10 bis 100 Kbit/s |
Sonstige | Spannungsbeispiel:0 bis 5000 mV Akkuracy:±0,1 % |
Schutzfunktion | Umfassender Schutz (einschließlich Verpolungsschutz, Unterspannungsschutz, Überspannungsschutz und Überstromschutz), CC-Ladeschutz (Schutz vor anormaler Spannungsentwicklung, Schutz vor anormalen Ladestromschwankungen, Schutz vor anormalen Spannungsschwankungen), CC-Entladeschutz (einschließlich Schutz vor anormaler Spannungsentwicklung, Schutz vor anormalen Entladestromschwankungen, Schutz vor anormalen Spannungsschwankungen) |
CKommunikation | Schnittstelle RS232/DB9 CKommunikationsrate Schnittstelle:38400 Alle Kommunikationsanschlüsse des Geräts sind isoliert und mit Blitzschutz ausgestattet |
Schaltungsaufbau | Modularer Aufbau, kann rechtzeitig mit Ersatzteilen und Ersatzteilen ausgetauscht und repariert werden. |
Maschine aArchitektur | Geteilter Schrank |
Sicherheitsniveau | EN60950, GB4943 |
Lärm | Wie pro IEC62040-3, ≤70 dBA |
Schutzart | IP20 |
Farbe | Vorbehaltlich der tatsächlichen Bedingungen |
Blitzschutz | GB17626 Stufe: II |
Kühlung | Zwangsbelüftung, mindestens 20 cm Abstand zwischen den Ausgängen Und Eintrag |
Startimpulsspannung | Geräteprüfung, die maximal zulässige Impulsspannung zum Zeitpunkt des Starts des Ausführungsprozesses ≤ (Anzahl der Teststrings festlegen * Einzelspannung festlegen) * 110 %, T ≤ 500 uS; |
Startimpuls aktuell | Bei der Geräteprüfung ist der maximal zulässige Impulsstrom zum Zeitpunkt des Starts des Überstromprüfvorgangs kleiner oder gleich der Obergrenze des eingestellten Überstromschutzwerts * 120 %, T ≤ 1 ms |
Verdrahtungsmethode | Federcrimpung |

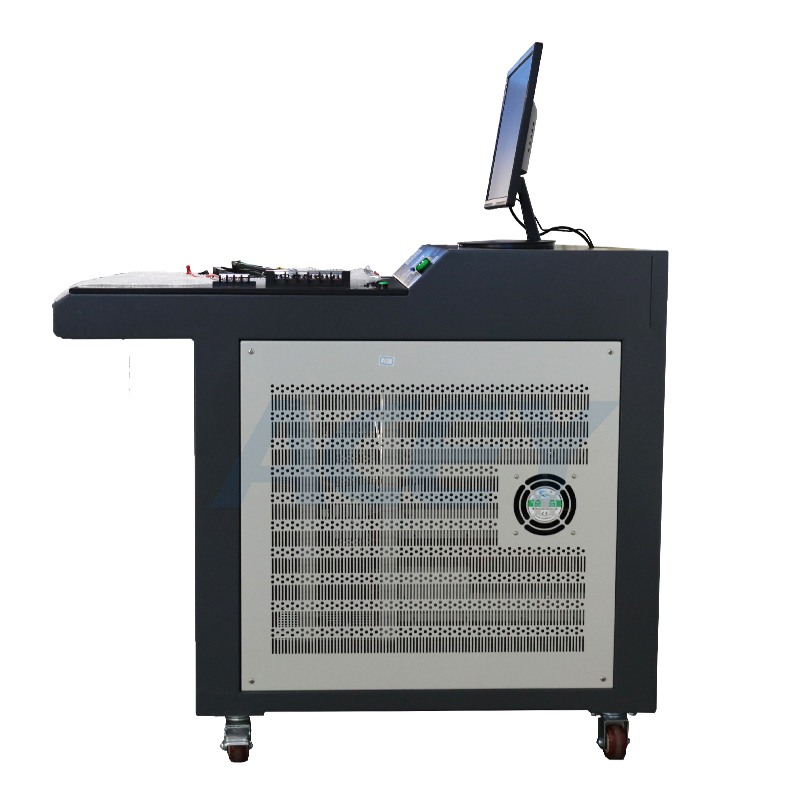

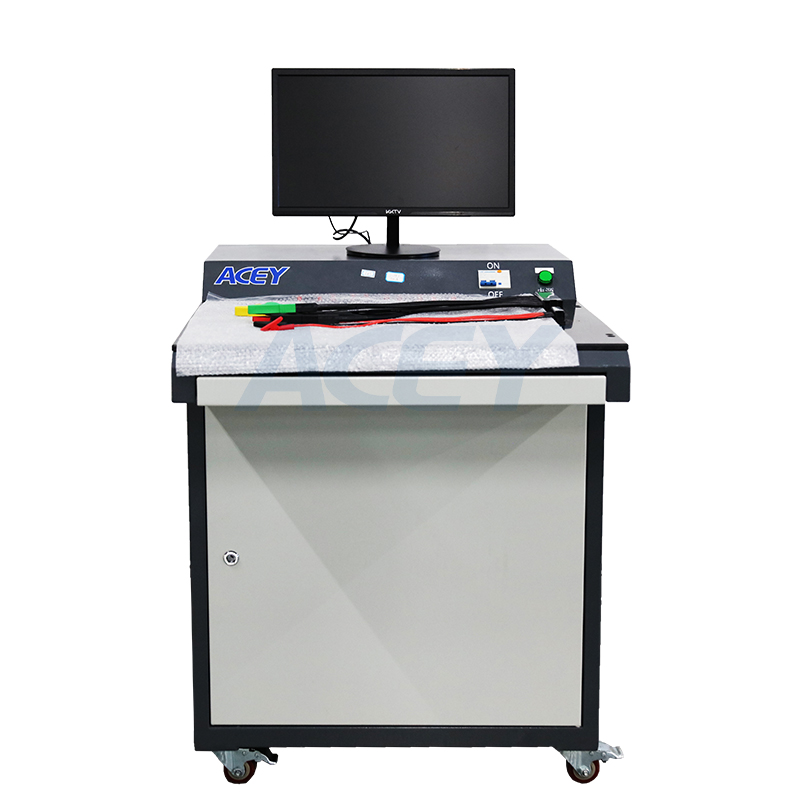

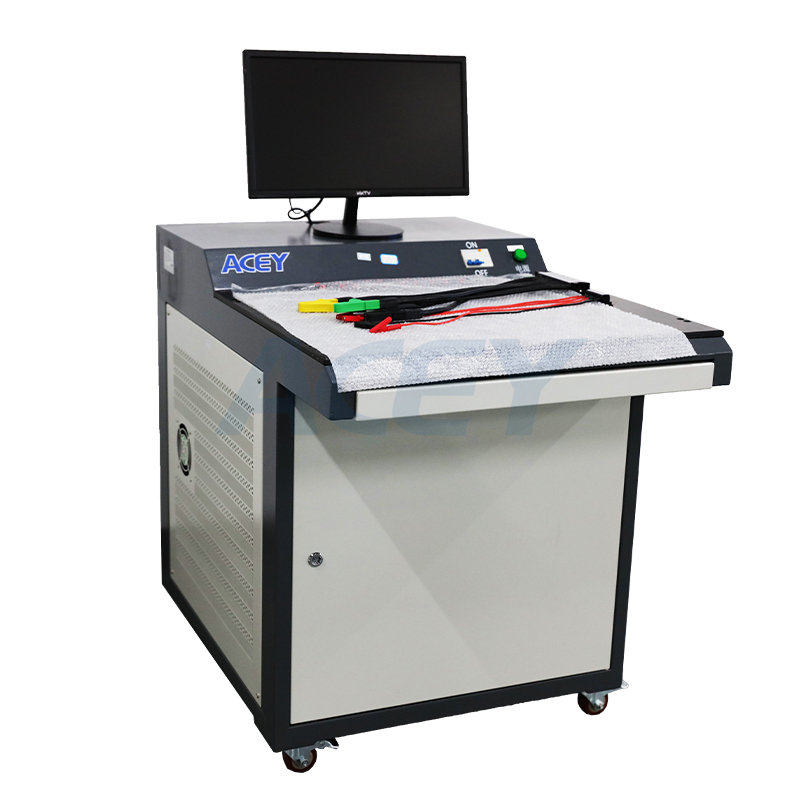

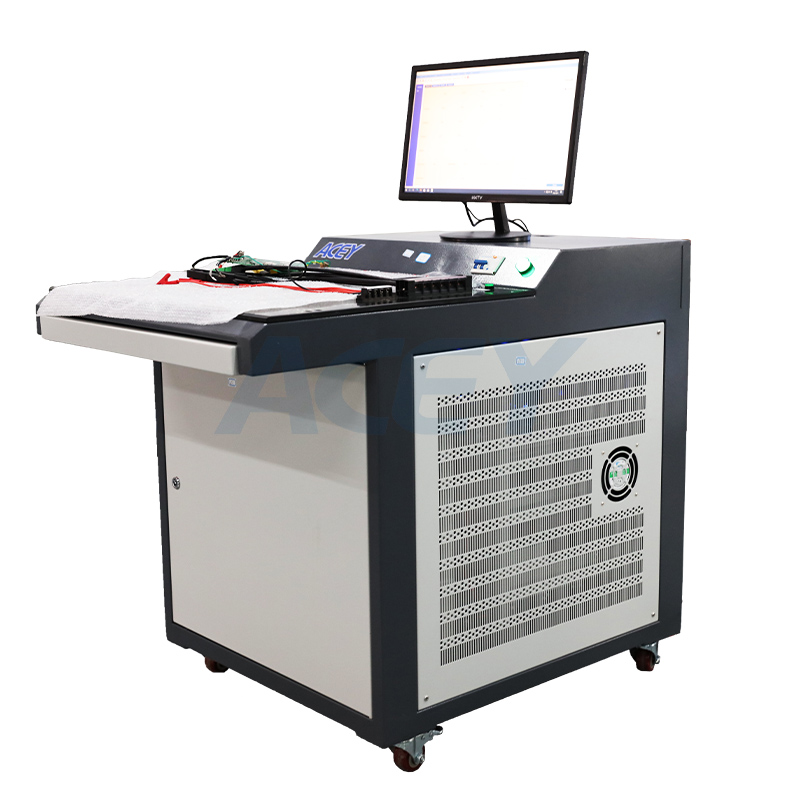

PrProduktanzeige
