Dieser Hochstrom-BMS-Tester unterstützt Lithium-Akkupacks der Serien 1–24 mit 300 A Laden und 600 A Entladen. Er testet präzise BMS-Schutzfunktionen wie Überladung, Tiefentladung, Überstrom, Kurzschluss und Zellausgleich. Geeignet zur Leistungsüberprüfung von BMS in Leistungsbatterien, Energiespeichern und Hochstromanwendungen.
Marke :
ACEYArt.-Nr. :
ACEY-BP24-300A600AAnpassung :
OEM&ODM AvailableBestellung (MOQ) :
1 SetEinhaltung :
CE CertifiedZahlung :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGarantie :
One Year Warranty With Lifetime SupportProduktherkunft :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood CaseSendung :
By Air, Sea, Express, etc.1-24S BMS-Tester 300A Ladung 600A Entladung
Funktion vorstellen
1) 1-24 Serie Batteriemanagementsystemtester, hoher Automatisierungsgrad, schnelle Testing Geschwindigkeit und hohe Prüfunging Genauigkeit. Mit Testfunktion von Überladung Schutz, Überladungswiederherstellung, Tiefentladung Schutz, Überentladungserholung, Überstrom Schutz (Überladestrom und Tiefentladestrom), Innenwiderstand, Eigenverbrauch, Kurzschlussschutz, Überladeschutzzeit, Überstromschutzzeit, Tiefentladeschutzzeit, Ausgleichsstrom, Ausgleichsspannung usw.
2) Es kann das BMS von MCN-Batterien, LiFeO4-Batterien und Kobaltsäurebatterien testen.
3) Diese Maschine muss an einen Computer angeschlossen werden. Das System erfordert im Allgemeinen ein XP-System. Die Schnittstelle zwischen Tester und Computer ist RS232.
Technische Parameter
(1) Eingangsstromversorgung: 180~240V 50/60Hz，Leistung: 700 W
(2) Standardmäßige Stromversorgung: AC 220 V/50 Hz，Reichweite:±10 %
(3) Die Spannung von Charge und Entladung：5000 mV ~ 102000 mV
(4) Es kann den Spannungsbereich testen und einstellen, wenn diese Maschine geladen und entladen wirdrging..
(5) Aktuelle Genauigkeit: ±(0,1 %FS + 0,1 %RD)
(6) Stromspannung Genauigkeit ± (0,1 % FS + 0,1 % RD)
(7) Aktuelle Auflösung: 1 mA (kleinste Einheit)
(8) Stromspannung Auflösung: 1 mV (kleinste Einheit)
(9) Zyklen：1～9999
(10) Mit Protokollfunktion, einschließlich Betriebsaufzeichnungen und Ausnahmeaufzeichnungen während des gesamten Testvorgangs, die zur Rückverfolgbarkeit des Testvorgangs verwendet werden können.
(11) Datenverarbeitung, Mensch-Maschine-Schnittstelle
(12) EExportdaten Bildung:Excel
(13) Schnittstelle:RS232
(14) Genauigkeitskalibrierung/Softwarekalibrierung
(15) Mit Scancode-Startfunktion
(16) MES-Systemanbindung
Testerfunktion
NEIN. | Funktion | Reichweite | Genauigkeit | Einheit |
1 | Eigenverbrauch einer einzelnen Zelle | 0--500 | ±0,1 | uA |
2 | Eigenverbrauch | 0--5000 | ±1 | uA |
3 | Überladespannung | 500--5000 | ±1 | mV |
4 | Überlade-Wiederherstellungsspannung | 500--5000 | ±1 | mV |
5 | Verzögerung beim Überladespannungsschutz | 0--10000 | ±1 | mS |
6 | Überentladespannung | 500--5000 | ±1 | mV |
7 | Überentladungs-Wiederherstellungsspannung | 500--5000 | ±1 | mV |
8 | Überentladungsspannungsschutzverzögerung | 0--10000 | ±1 | mS |
9 | Überladeschutzstromschutzwert | 0,1–300 | ±0,01 | A |
10 | Überladeschutz, Stromschutzverzögerung | 0--20000 | ±1 | mS |
11 | Überentladungsschutz Stromschutzwert | 0,1--600 | ±0,01 | A |
12 | Überentladungsschutz Stromschutzverzögerung | 0,1 – 20.000 | ±1 | mS |
13 | Entzerrungsfunktion Öffnungsspannung | 500--5000 | ±1 | mV |
14 | Ausgleichsstrom | 1--500 | ±1 | mA |
15 | Ladealterungsstrom | 0,1–100 | ±0,01 | A |
16 | Entladealterungsstrom | 0,1–200 | ±0,01 | A |
17 | Ladezeit | 0--30 | ±1 | S |
18 | Entladezeit | 0--60 | ±1 | S |
19 | Der Unterschied zwischen der Selbstnutzung einzelner Zellen | 0-500 | ±0,1 | uA |
20 | Widerstand | 0-999 | ±1 | mΏ |
21 | Kurzschlussschutzzeit | 0--5000 | ±1 | uS |
22 | Die Ladespannung einer einzelnen Zelle | 500--5000 | ±1 | mV |
23 | Die Entladespannung einer einzelnen Zelle | 500--5000 | ±1 | mV |
24 | Leerlaufspannung | 160000 | ±1 | mV |
25 | Anzahl der Spannungsanaloga | 24 | 0 | PCS |
Parameter des Hauptschleifentests
Projekt | Parameter |
Stromspannung | 120000 mV |
Spannungsauflösung | 1 mV |
VolTag Genauigkeit | ±0,1 % |
Entladestrom | 0,1 A ~600A |
Aktuell Auflösung | 1 mA |
Aktuelle Genauigkeit | ± (0,1 %) |
Andere | Die Lade- und Entladekreise sind vollständig getrennt |
Parameter jeder Seriees Zelle
Projekt | Parameter |
Ausgangsspannung jeder Zelle | 500mV ~ 5000 mV |
Eingangsspannung jeder Zelle | 500 mV ~ 5000 mV |
Spannungsauflösung | 1 mV |
VolTag Genauigkeit | ±0,05 % |
Ausgleichsstrom | 500mA |
Parameter der Power Box (Überstromt)
Projekt | Parameter |
Geregelter analoger Strombereich | 0,1 A -600A |
Geregelter analoger Strom Genauigkeit | ±0,1 % |
Max. Ausgangsspannung | 5000 mV |
Andere Parameter
Projekt | Parameter |
Messbereich des Verbrauchsstroms | 1 ~ 5000uA |
Verbrauchsstrommessung Auflösung | 0,1 µA |
Widerstand | ACIR:0-999mr |
Schutzzeit | Überstromschutzzeit:0-999ms; Kurzschlussschutzzeit: 0–999 µs |
1-Kanal-Signalspannungsausgang: | 500~5000mV |
AD/DA | AD: 16 Bit DA: 16 Bit |
Entlademodell | CC |
24 analoge Zellen | Eingabe/Ausgabe: 500~5000mV, Spannungsakkuracy:±0,1 % |
CKommunikationsrate | 2Kanäle SBS Kommunikation Rate:10 bis 100 Kbit/s |
Sonstige | Spannungsbeispiel:0 bis 5000 mV Akkuracy:±0,1 % |
Schutzfunktion | Umfassender Schutz (einschließlich Verpolungsschutz, Unterspannungsschutz, Überspannungsschutz und Überstromschutz), CC-Ladeschutz (Schutz vor anormaler Spannungsentwicklung, Schutz vor anormalen Ladestromschwankungen, Schutz vor anormalen Spannungsschwankungen), CC-Entladeschutz (einschließlich Schutz vor anormaler Spannungsentwicklung, Schutz vor anormalen Entladestromschwankungen, Schutz vor anormalen Spannungsschwankungen) |
CKommunikation | Schnittstelle RS232/DB9 CKommunikationsrate Schnittstelle:38400 Alle Kommunikationsanschlüsse des Geräts sind isoliert und mit Blitzschutz ausgestattet |
Schaltungsaufbau | Modularer Aufbau, kann rechtzeitig mit Ersatzteilen und Ersatzteilen ausgetauscht und repariert werden. |
Maschine aArchitektur | Geteilter Schrank |
Sicherheitsniveau | EN60950, GB4943 |
Lärm | Wie pro IEC62040-3, ≤70 dBA |
Schutzart | IP20 |
Farbe | Vorbehaltlich der tatsächlichen Bedingungen |
Blitzschutz | GB17626 Stufe: II |
Kühlung | Zwangsbelüftung, mindestens 20 cm Abstand zwischen den Ausgängen Und Eintrag |
Startimpulsspannung | Geräteprüfung, die maximal zulässige Impulsspannung zum Zeitpunkt des Starts des Ausführungsprozesses ≤ (Anzahl der Teststrings festlegen * Einzelspannung festlegen) * 110 %, T ≤ 500 uS; |
Startimpuls aktuell | Bei der Geräteprüfung ist der maximal zulässige Impulsstrom zum Zeitpunkt des Starts des Überstromprüfvorgangs kleiner oder gleich der Obergrenze des eingestellten Überstromschutzwerts * 120 %, T ≤ 1 ms |

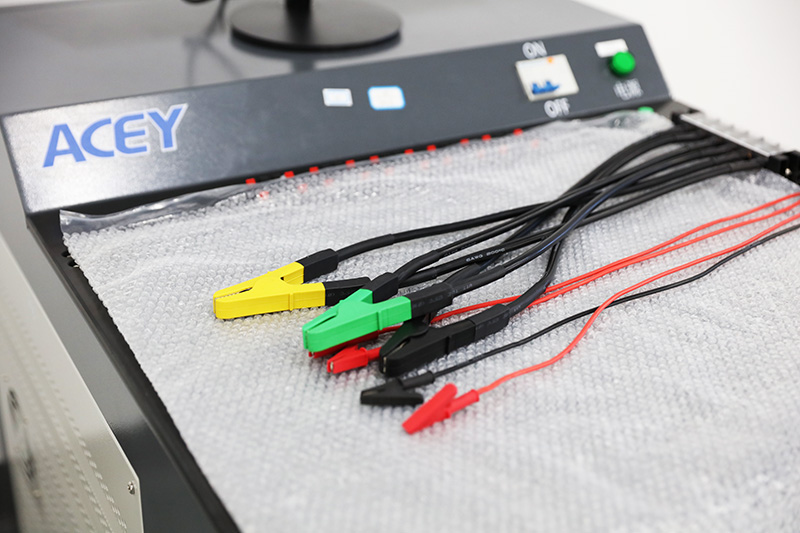

Verdrahtungsmethode | Federcrimpung |
Messbereich des Verbrauchsstroms | 2Kanäle SBS Kommunikation Rate:10 bis 100 Kbit/s |

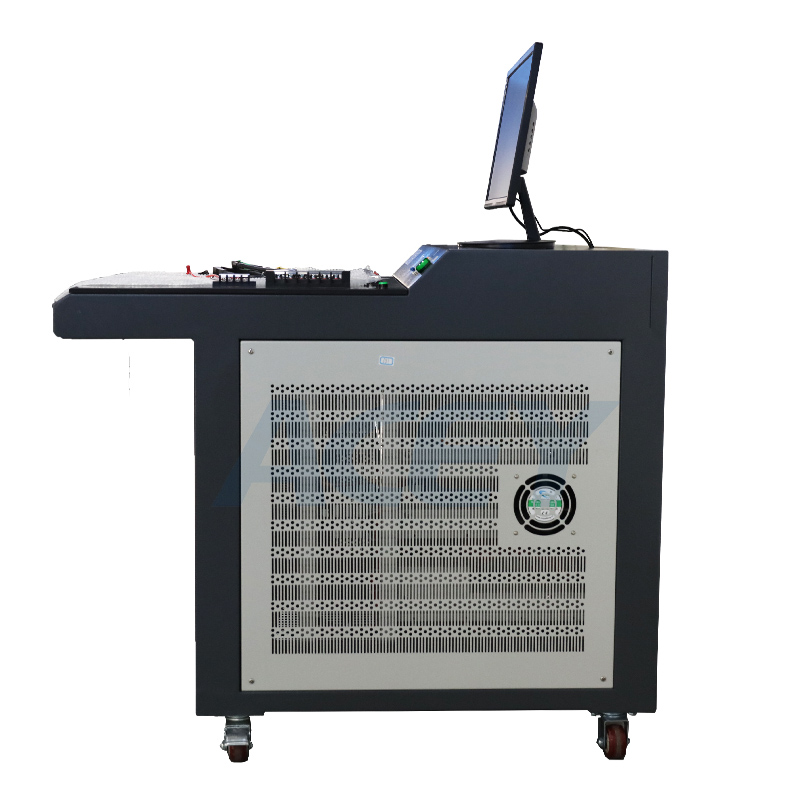

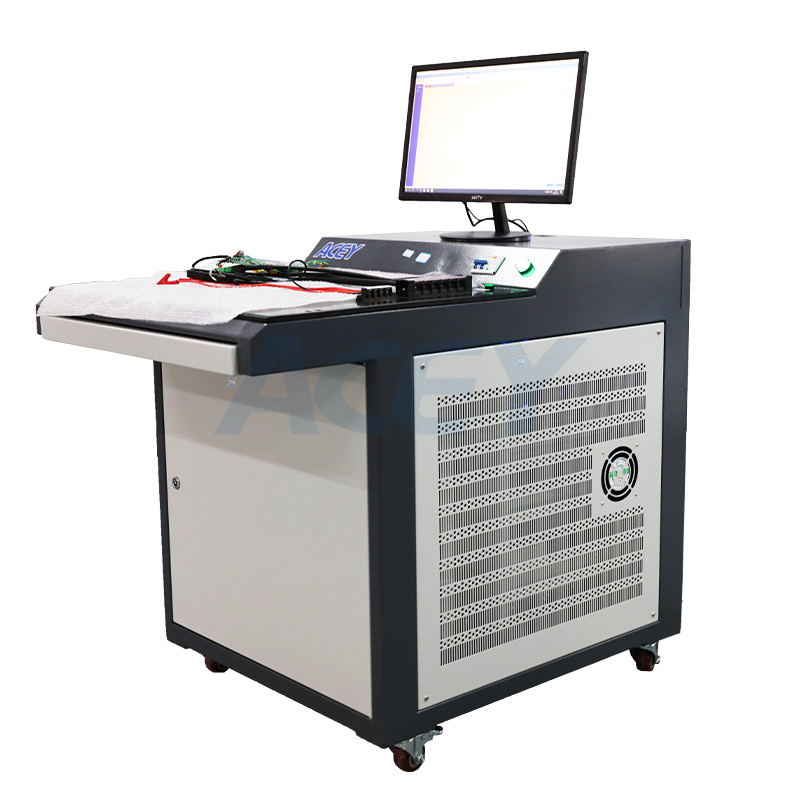

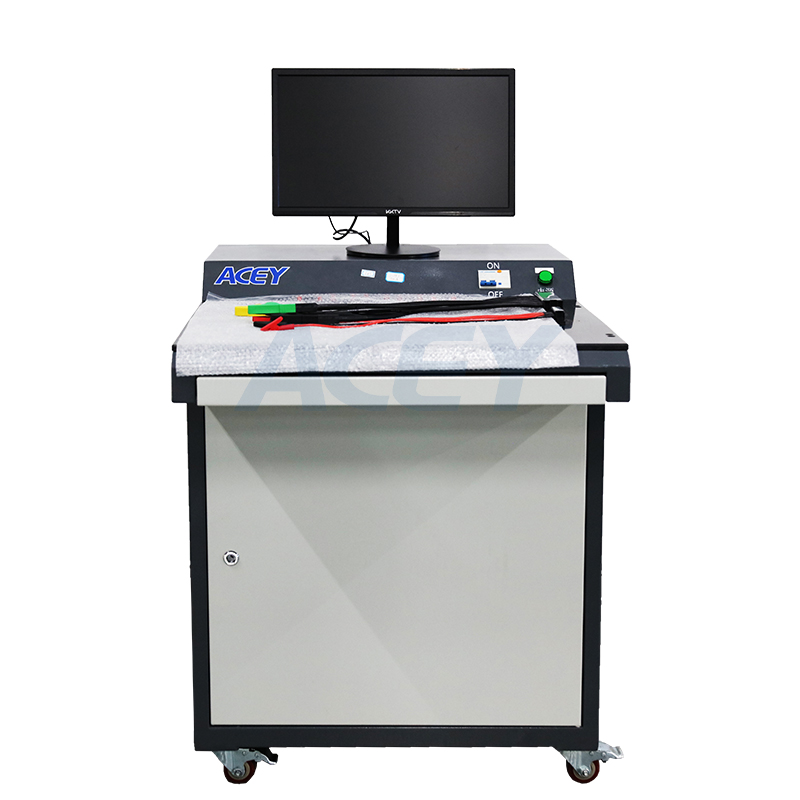

PrProduktanzeige
