ACEY-LWG4000Z verfügt über ein einfach zu bedienendes numerisches Steuerungssystem und ist mit einem hochpräzisen Laserschweißkopf und einer importierten optischen Linse ausgestattet. Feinfokus, bequeme Einstellung und perfektes Schweißen.
Marke :
ACEYArt.-Nr. :
ACEY-LTW-200Anpassung :
OEM&ODM AvailableBestellung (MOQ) :
1 SetEinhaltung :
CE CertifiedZahlung :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGarantie :
One Year Warranty With Lifetime SupportProduktherkunft :
ChinaPaket :
Internal: Anti-Collision Protectio, External: Plywood CaseSendung :
By Air, Sea, Express, etc.
Produktbeschreibung

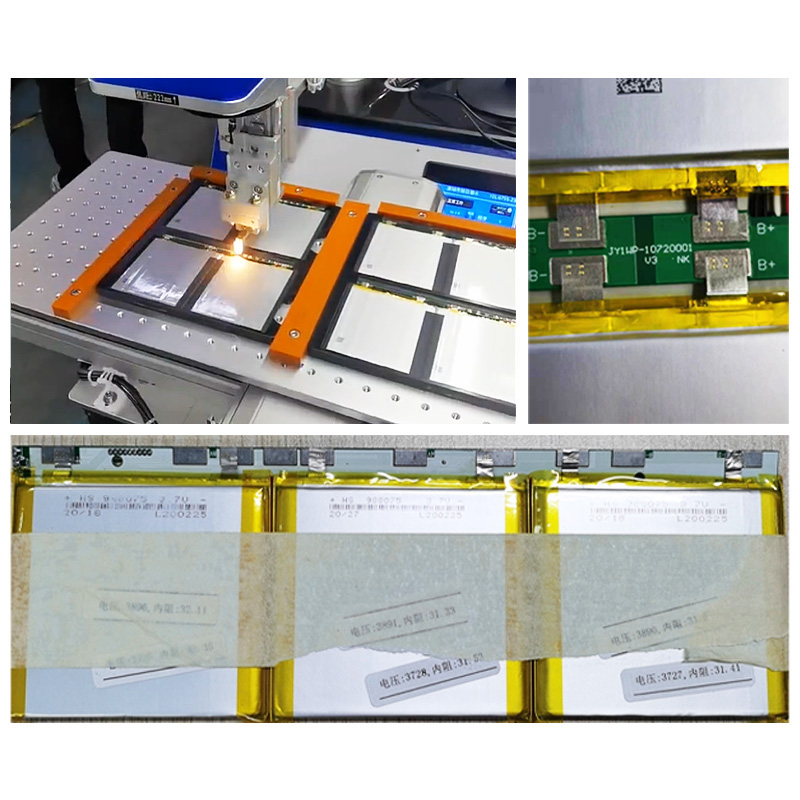

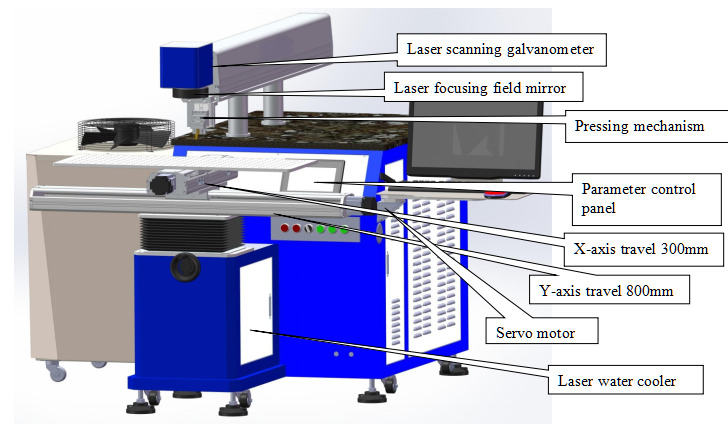

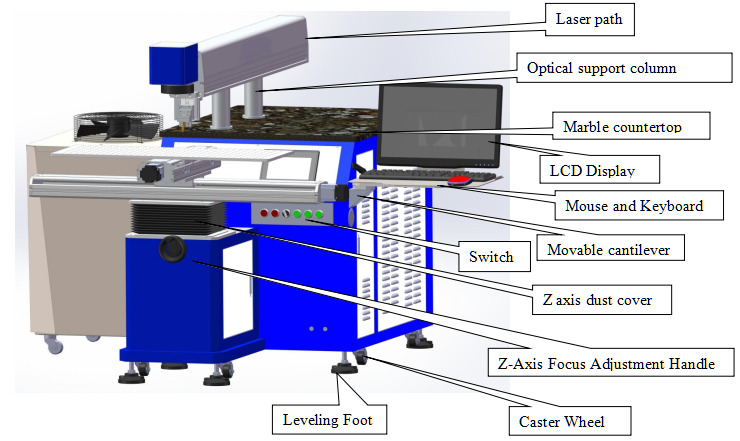

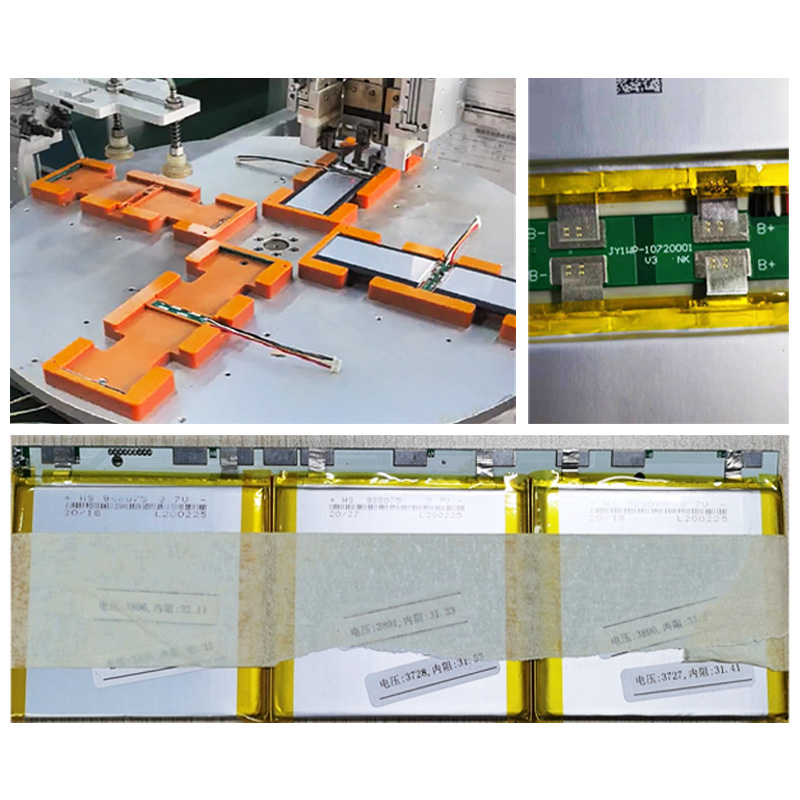

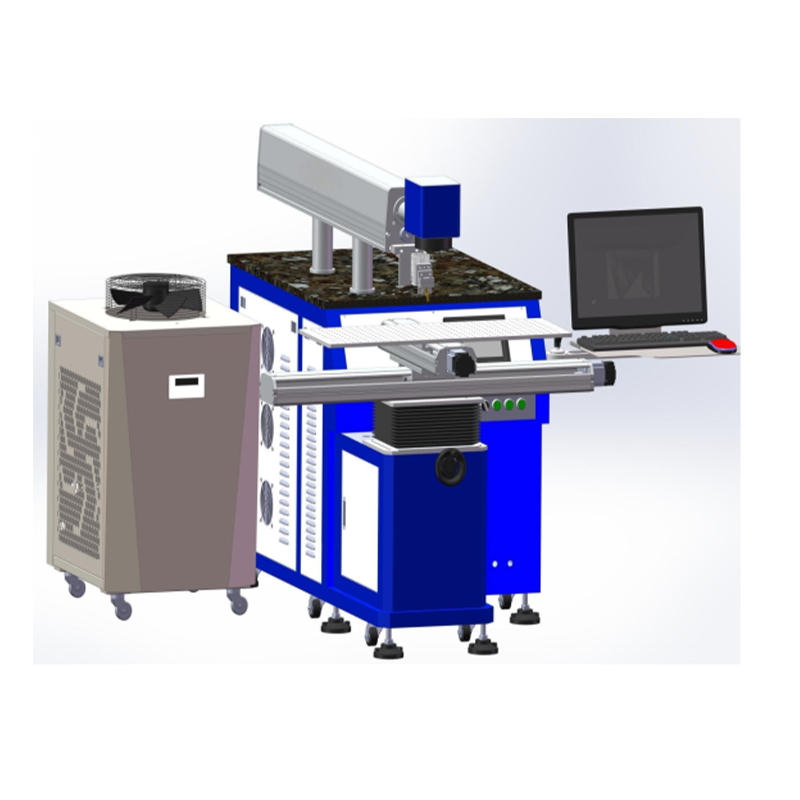

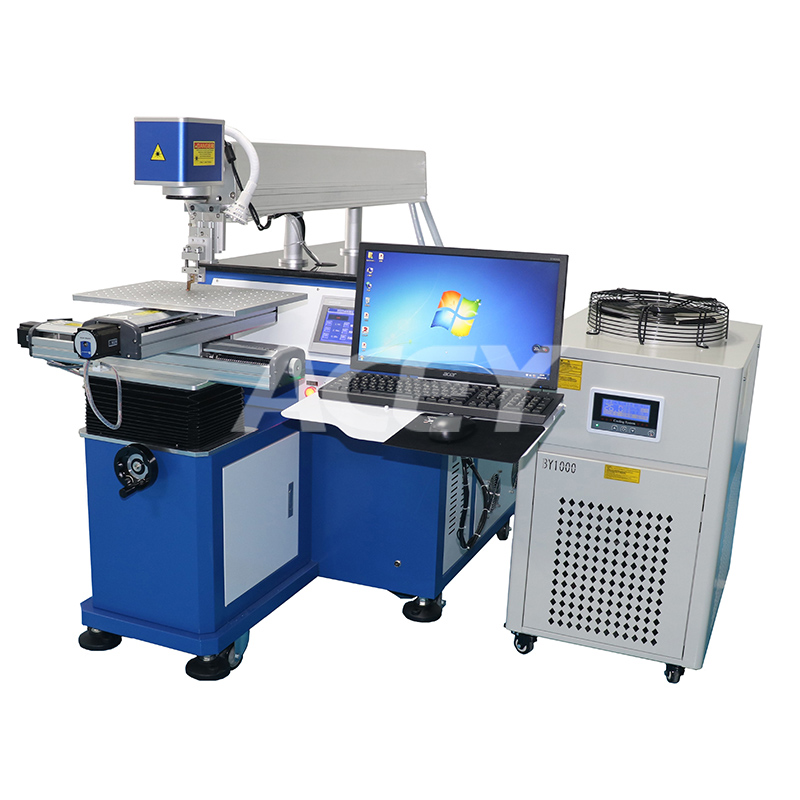

Die kontinuierliche Galvanometer-Faserlaserschweißmaschine ACEY-LWG4000Z kombiniert mit einer Portalmaschine nutzt den weltweit modernsten Faserlaser als Laserlichtquelle und ist speziell für hochreflektierende Materialien (Aluminium) konzipiert. Sie zeichnet sich durch hohe Steifigkeit und Stabilität aus, wird von Präzisionsführungsschienen angetrieben und ist mit reaktionsschnellen Servomotoren ausgestattet. Sie ist hochpräzise und schnell und eignet sich ideal für schnelles Präzisionsschweißen. Faserlaser zeichnen sich durch hohe Strahlqualität, hohe Konversionsrate, Wartungsfreiheit, Stabilität und Zuverlässigkeit aus. Sie bietet zahlreiche Vorteile wie niedrige Betriebskosten und geringe Größe und ist die erste Wahl für Lithium-Ionen-Laserschweißprozesse.
Merkmale
Der Wirkungsgrad der photoelektrischen Umwandlung kann bis zu 40 % erreichen und der Stromverbrauch ist gering.
Kontinuierlicher 4000-W-Faserlaser, der 3 mm dicke Materialien zum Direktschweißen durchdringen kann
Präzise Servosystemsteuerung zur Gewährleistung der Schweißgenauigkeit.
Maschinentechnische PaParameter
| Artikel | Technische Parameter | |
| Gesamtgröße der Maschine | 1660 mm * 1400 mm * 2100 mm | |
| Gesamtabmessungen des Wasserkühlers | 825 mm * 680 mm * 1300 mm | |
| Maximale Verarbeitungsgröße (mm) | 800 x 600 mm | |
| Maximale Werkstückhöhe (mm) | 400 mm | |
| Effektiver Hub | X (mm) | 1000 mm |
| Y (mm) | 800 mm | |
| Z (mm) | 400 mm | |
| Positioniergenauigkeit | X (mm) | ±0,03 mm |
| Y (mm) | ±0,03 mm | |
| Z (mm) | ±0,02 mm | |
| Wiederholgenauigkeit der Positionierung | X (mm) | ±0,05 mm |
| Y (mm) | ±0,05 mm | |
| Z (mm) | ±0,02 mm | |
| Schnelle Positionierungsgeschwindigkeit | X (m/min) | 60 m/min |
| Y (m/min) | 60 m/min | |
| Z (m/min) | 15 m/min | |
| Schutzart | IP54 | |
Laserparameter
| Artikel | Technische Parameter |
| Arbeitsmodus | Kontinuierlich / Modulation |
| Laserleistung (W) | 4000 W |
| Laserwellenlänge (nm) | 1070 |
| Faserkern | 50UM |
| Maximale Modulationsfrequenz (KHz) | Kontinuierlich |
| Lasermodus | Yv04 |
| Strahlqualität (M2) | ＜0,373 |
| Einstellbarer Leistungsbereich (%) | 0-100 |
| Faserlänge (m) | 15 m |
| Kühlmethode | Wasser |
| Arbeitstemperatur (℃) | 25 |
| Langzeitstabilität (24h) | Gut |
| Brennweite F (mm) | 200 |
| Einstellbarer Fokusbereich (mm) | -5—+5 |
| Leistung(kWh) | ≦16KW |
Anforderungen an die Arbeitsumgebung
| Arbeitstemperatur | 10℃-35℃ |
| Relative Luftfeuchtigkeit | 30 % – 80 % |
| Umgebung | Belüftung, keine Stöße im Umkreis von 5 m |
| Versorgungsspannung | 380 V |
| Netzfrequenz | 50 Hz |
| Bodentyp | Direkt geerdet |
